Product Name： BS5163
Product details：

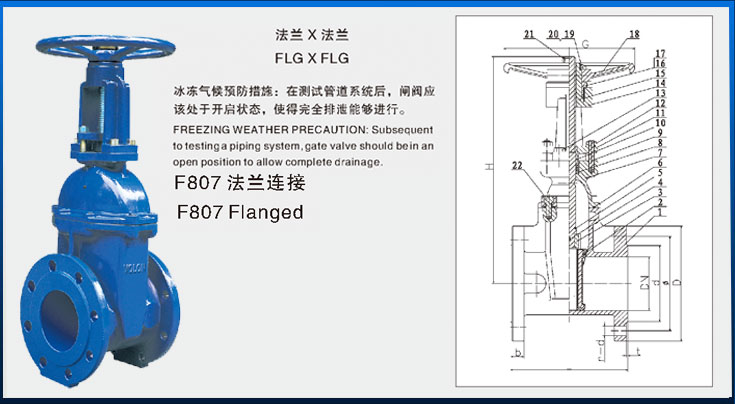

BS 5163 PN10/PN16 Rising Stem Flanged Joint Ends Resilient Wedge Gate Valaves

BS 5163 PN10/PN16 Rising Stem Flanged Joint Ends Resilient Wedge Gate Valaves

Bolted Bonnet·Rising Stem ·Resilient Wedge·Flanged Ends

CONFORMS TO Bs5163

  部件 PART 规格说明
1 阀体

球墨铸铁QT450-12

2 弹性楔形闸板

铸铁QT450-12/三元乙丙橡胶

3 楔形闸板螺母

青铜ZQSn5-5-5

4 定位销

不锈钢1Cr13

5 阀杆后座O形环

三元乙丙橡胶

6 阀盖垫圈

三元乙丙橡胶

7 阀盖

球墨铸铁QT450-10

8 阀杆填料

三元乙丙橡胶

9 螺杆

镀锌碳钢

10 密封轴套

青铜ZQSn5-5-5

11 压盖

球墨铸铁QT450-10

12 压盖螺母

镀锌碳钢45#

13 支架螺丝

镀锌碳钢45#

14 支架

球墨铸铁QT450-10

15 支架

青铜ZQSn5-5-5

16 平头固定螺丝

合金钢ASTM F 912M黑氧化物

17 支架轴套固定器

球墨铸铁QT450-10

18 手轮

球墨铸铁QT450-10

19 手轮螺母

镀锌碳钢

20 平头螺丝

镀锌碳钢

21 阀杆

不锈钢1Cr13

22 阀盖螺丝

镀锌碳钢45#



DN

PN

L

n-φd

D

φ

d

b

t

H

H1

50

10

178

4-φ19

165

125

98

19

3

410

253

16

65

10

190

4-φ19

185

145

118

19

3

451

284

16

80

10

203

8-φ19

200

160

133

19

3

498

320

16

100

10

229

8-φ19

220

180

153

19

3

531

343

16

125

10

254

8-φ19

250

210

183

19

3

618

408

16

150

10

267

8-φ19

285

240

209

19

3

653

425

16

200

10

292

8-φ19

340

295

264

20

3

785

530

16

12-φ23

250

10

330

12-φ23

400

350

319

22

3

911

621

16

12-φ28

355

300

10

356

12-φ23

455

400

367

24.5

4

1020

703

16

12-φ28

410

　

350

10

381

16-φ23

520

460

429

26.5

4

1097

841

　

16

16-φ28

470

　

400

10

406

16-φ28

580

515

480

28

4

1199

922

　

16

16-φ31

525

　

450

10

432

20-φ29

640

565

550

30

4

1342

1022

　

16

20-φ31

585

　

500

10

457

20-φ29

715

620

609

31.5

4

1535

1177

　

16

20-φ35

650

　

600

10

508

20-φ32

840

725

682

36

5

1799

1379
