Product Name： F909
Product details：
F909 Non-rising Stem Flanged Joint Ends Resilient Wedge Gate Valaves

Bolted Bonnet·Non-Rising Stem ·Resilient Wedge·Flanged Ends

250 PSI/300 PSI/17.2 Bar Non-Shock Cold Working Pressure

CONFORMS TO AWWA C509

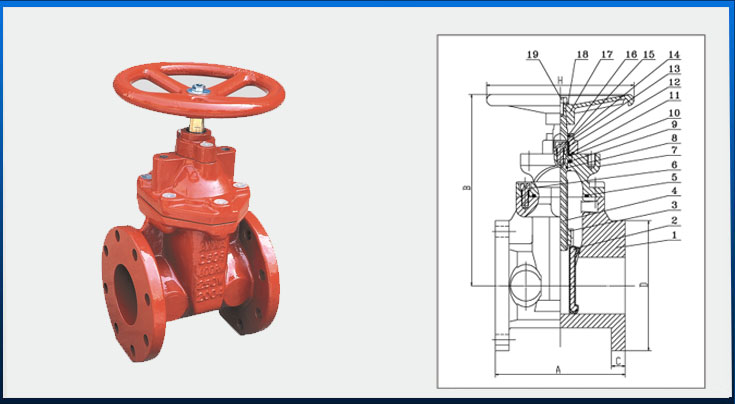

部件PART 规格说明SPECIFICATION
1 阀体Valve Body 球墨铸铁ASTM A 536
Ductile Iron ASTM A 536
2 弹性楔形闸板
Resilient Wedge		 球墨铸铁ASTM A 536/三元乙丙橡胶ASTM D 2000
ASTM D 2000Ductile Iron ASTM A 536/EPDM ASTM D 2000
3 楔形闸板螺母
Wedge Nut		 青铜ASTM B 584 UNS C83600
Bronze ASTM B 584 UNS C83600
4 阀杆Stem 青铜ASTM B 150 UNS C61400
Bronze ASTM B 150 UNS C61400
5 阀盖垫圈
Bonnet Gasket		 三元乙丙橡胶ASTM D 2000
EPDM ASTM D 2000
6 阀盖螺丝 Bonnet Screw 镀锌合金钢 ASTM A 574M
Alloy Steel ASTM A 574M Zinc Plated
7 阀盖 Bonnet 球墨铸铁ASTM A 536
Ductile Iron ASTM A 536
8 阀杆主O形环
Stem Primary O-Ring		 三元乙丙橡胶 ASTM D 2000
EPDM ASTM D 2000
9 阀杆止推垫圈（低）
Stem Thrust Washer(lower)		 青铜ASTM B 584 UNS C83600
Bronze ASTM B 584 UNS C83600
10 阀杆止推垫圈（上）
Stem Thrust Washer(upper)		 不锈钢ASTM A 276 UNS S41000
Stainless Steel ASTM A276 UNS S41000
11 压盖密封O形环
Gland Seal O-Ring		 三元乙丙橡胶ASTM D 2000
EPDM ASTM D 2000
12 阀杆密封衬套
Stem Seal Bushing		 青铜ASTM B 584 UNS C83600
Bronze ASTM B 584 UNS C83600
13 阀杆次O形环（2）
Stem Secondary O-Ring(2)		 三元乙丙橡胶ASTM D 2000
EPDM ASTM D 2000
14 压盖法兰 Gland Flange 球墨铸铁ASTM A 536
Ductile Iron ASTM A 536
15 压盖法兰螺丝
Gland Flange Screw		 镀锌合金钢 ASTM A 574M
Alloy Steel ASTM A 574M Zinc Plated
16 阀杆环防尘圈
Stem Ring Wiper		 三元乙丙橡胶ASTM D 2000
EPDM ASTM D 2000
17 方形执行机构螺母
Square Operating Nut		 铸铁ASTM A 126-B
Cast Iron ASTM A 126-B
17A 手轮（选配件）
Handwheel(Optional)		 球墨铸铁ASTM A 536
Ductile Iron ASTM A 536
18 平垫圈 Flat Washer 镀锌碳钢 Carbon Steel Zinc Plated
19 螺丝 Screw 镀锌合金钢 ASTM A 574M
Alloy Steel ASTM A 574M Zinc Plated



通径
Size		 尺寸
Dimension		 螺栓圆周
Bolt
Circle		 法兰
孔
Flange
Holes		 开启
圈数
Turns
To
Open		 重量
Weight
A B C D H
英
寸
ln		 毫
米
mm		 英
寸
ln		 毫
米
mm		 英
寸
ln		 毫
米
mm		 英
寸
ln		 毫
米
mm		 英
寸
ln		 毫
米
mm		 英
寸
ln		 毫
米
mm		 英
寸
ln		 毫
米
mm		 磅
Lbs		 公
斤
Kg
2 50 7.0 178 10.0 255 0.63 16.0 6.0 152 7.9 200 4.75 121 4 6.5 30 14
2 1/2 65 7.5 190 11.3 287 0.69 17.5 7.0 178 7.9 200 5.50 140 4 8.8 35 16
3 80 8.0 203 12.6 321 0.75 19.0 7.5 191 10.2 260 6.00 152 4 10.6 45 20
4 100 9.0 229 13.5 344 0.94 24.0 9.0 229 10.2 260 7.50 191 8 13.0 71 32
6 150 10.5 267 17.4 441 1.00 25.4 11.0 279 14.8 375 9.50 241 8 15.6 122 55
8 200 11.5 292 20.8 529 1.13 28.6 13.5 343 14.8 375 11.75 298 8 17.3 196 89
10 250 13.0 330 24.2 614 1.19 30.2 16.0 406 15.7 400 14.25 362 12 21.4 294 134
12 300 14.0 256 27.6 700 1.25 31.8 19.0 483 19.7 500 17.00 432 12 25.3 426 194
